闸阀

首页 >> 产品展示 >> 闸阀

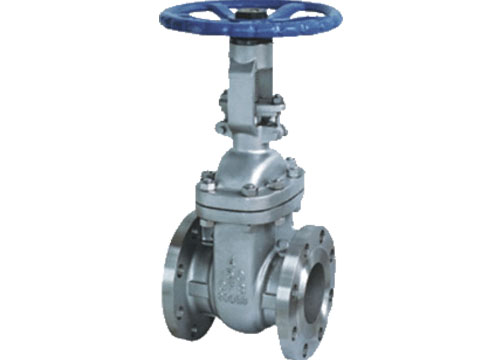

美标闸阀






主要零件及材质

NO.
零件名称
Qty.
材料
NO.
零件名称
Qty.
材料
1
阀体
1
WCB
13
压母
1
1035
2
阀座
2
A105+HF
14
手轮
1
60-40-189
3
闸板
1
WCB+F6
15
锁母
1
A29 1035
4
阀杆
1
A182 F6
16
油杯
1
A570 Gr.A
5
垫片
1
08F不锈钢+柔性石墨
17
螺栓
2
A193 B7
6
阀盖
1
WCB
18
螺母
2
A194 2H
7
密封座
1
A276 410
19
销轴
2
A29 1035
8
填料
1

柔性石墨+不锈钢

20
开口销
2
A570 Gr.A
9
填料
4-5
21
螺柱

A193 B7
11
压套
1
A276 410
22
螺母

A194 2H
12
压板
1
WCB
23
铆钉
2
304
13
阀母
1
D-2
24

铭牌
1

304

主要连接尺寸及重量




NPS
d
in
2
2-1/2
3
4
5
6
8
10
12
14
16
18
20
 24
mm
51
64
76
102
127
152
203
254
305
337
387
438
489
 591
L
(BF)

in
7.00
7.50
8.00
 9.00 10.00 10.50 11.50 13.00 14.00 15.00 16.00 17.00 18.00 20.00
mm
178
190
 203 229 254 267 292 33 356 381 406 432 457 508
L1
(BW)

in
8.50
9.50
 11.14 12.0 15.00 15.88 16.50 18.00 19.76 22.50 24.00 26300 28.00 32.00
mm
216
241
 283 305 381 403 419 457 502 572 610 660 711 813
L2
(RTJ)

in
7.50
8.00
 8.50 9.50 10.50 11.00 12.00 13.50 14.50 15.50 16.50 17.50 18.50 20.50
mm
191
203
 216 241 267 279 305 3543 368 394 419 445 470 521
d1

in
3.62
4.13
 5.00 6.18 7.32 8.50 10.63 12.76 15.00 16.26 18.50 20.98 22.90 27.24
mm
92
105
 127 157 186 216 270 324 381 413 470 533 584 692
d2

in
4.75
5.50
 6.00 7.50 8.50 9.50 11.85 4.25 17.00 18.75 21.25 22.75 25.00 29.50
mm
120.5
139.5
 152.5 190.5 216 241.5 298.5 362 432 476 540 578 635 749.5
D

in
6.00
7.00
 7.50 9.00 10.00 11.00 13.50 16.00 19.00 21.00 23.50 25.00 27.50 32.00
mm
152
178
 190 229 254 279 343 406 483 533 597 635 699 813
b

in
0.75
0.88
 0.94 0.94 0.94 1.00 1.13 1.19 1.25 1.38 1.44 1.56 1.69 1.88
mm
16
17.5
 19 24 25 26 29 31 32 35 37 40 43 48
n-Φd

in
4-0.75
4-0.75
4-0.75
8-0.75
8-0.87
8-0.87
8-0.87
12-1.00
12-1.00
12-1.13
16-1.13
16-1.25
20-1.25
 20-1.38
mm
4-19
4-19
4-19
8-19
8-22
8-22
8-22
12-25
12-25
12-29
16-29
16-23
20-32
 20-35
H
(open)

in
15.20
17.3
 19.02 23.11 26.50 30.20 37.60 45.12 52.28 59.80 67.76 74.80 83.31 97.64
mm
386
435
 483 587 673 767 955 1146 1328 1519 1721 1900 2116 2480
W

in
7.87
7.87
 9.84 9.84 11.81 11.81 13.78 17.72 19.68 18.11 18.11 18.11 24.02 24.02
mm
200
200
 250 250 300 300 350 450 500 460 460 460 610 610
WT(kg)

BF
20
30
 23 53 71 85 136 220 323 387 553 660 810 1250
BW
17
26
 29 46 66 77 116 202 294 350 506 575 720 1130

*上一篇 :没有了！ *下一篇 :电动不锈钢闸阀
